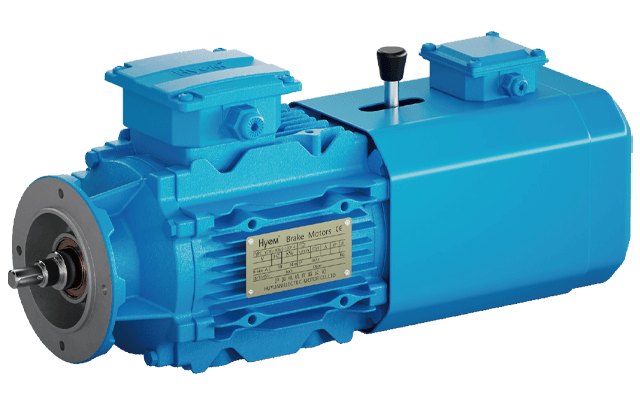

YZPEJ系列起重变频制动电动机硬齿面减速机专用电机,是一种专为起重机械设备设计的电机。它采用了起重变频制动技术和硬齿面减速机技术,具有较高的运行可靠性和工作效率。配合硬齿面R、S、F、K系列减速机专用特性需要专门设计的电动机。机座材料为铝拉伸和铸铁两种,在凸缘端结构和轴承座上都做了改进和调节。在同一型号中可
额定电压
额定频率
防护等级
YZPEJ系列起重变频制动电动机硬齿面减速机专用电机,是一种专为起重机械设备设计的电机。它采用了起重变频制动技术和硬齿面减速机技术,具有较高的运行可靠性和工作效率。配合硬齿面R、S、F、K系列减速机专用特性需要专门设计的电动机。机座材料为铝拉伸和铸铁两种,在凸缘端结构和轴承座上都做了改进和调节。在同一型号中可和多种凸缘盖搭配,满足不同安装尺寸的要求。选用工字型凸缘端盖,转轴进行调质处理,同时加大轴承档次,可以提高轴承承载能力,增加安全系数及电机使用寿命。广泛应用于各类起重机械设备,如桥式起重机、门式起重机、塔式起重机等,适用于高负载、高起吊频率和长时间运行的工况。它们可以根据工作需求进行精确调速和控制,广泛用于港口、码头、工地、建筑等各类起重场合,提高起重机械工作效率和安全性。
特点
1. 变频制动技术:能够根据不同的工况需求,实现无级调速和精确控制,提高起重机械的运行平稳性和精度。
2. 硬齿面减速机技术:采用了硬化合金材料制作的齿轮,具有较高的耐磨性和强度,能够承受较大的载荷和冲击力。
3. 高效节能:采用变频技术和高效电机设计,能够降低能耗,提高效率,节约能源成本。
4. 高可靠性:具有过载保护、过压保护、过流保护等安全保护功能,能够确保电机在高负载和恶劣环境下稳定运行。
5. 环保节能:采用了无油润滑和低噪音设计,减少了对环境的污染和噪声干扰。
使用条件
环境温度:-15℃〜+40℃
工作方式:S1、S3
使用环境:海拔不超过1000m
冷却方式:IC416(风扇自扇冷却)
额定电压:380V(其它电压需另订协议)
变频范围:5~100Hz
绝缘等级:F级、H级、C级
防护等级:IP54、IP55、IP65
性能数据
电压:380V 频率:50Hz
型号 | 额定功率 | 转速 | 电流 | 堵转电流 | 堵转转矩 | 最大转矩 | 静制动力矩 torque(N.m) | 励磁电压 (W) | 空载制动时间 (S) | 轴流风机 | 恒转矩 Hz | 恒功率 Hz | ||
KW | (r/min) | ㏑(A) | 额定电流 | 额定转矩 Tst/TN | 额定转矩 Tmax/TN | 电压 (V) | 功率 (W) | |||||||
同步转速3000(r/min) | ||||||||||||||
YZPEJ | 80M1-2 | 0.75 | 2840 | 1.77 | 6.1 | 2.2 | 2.3 | 7.5 | 99 | 0.20 | 380 | 50 | 3~50 | 50~100 |
YZPEJ | 80M2-2 | 1.1 | 2840 | 2.50 | 7.0 | 2.2 | 2.3 | 7.5 | 99 | 0.20 | 380 | 50 | 3~50 | 50~100 |
YZPEJ | 90S-2 | 1.5 | 2840 | 3.34 | 7.0 | 2.2 | 2.3 | 13 | 99 | 0.25 | 380 | 50 | 3~50 | 50~100 |
YZPEJ | 90L-2 | 2.2 | 2840 | 4.73 | 7.0 | 2.2 | 2.3 | 13 | 99 | 0.25 | 380 | 50 | 3~50 | 50~100 |
YZPEJ | 100L-2 | 3.0 | 2860 | 6.19 | 7.5 | 2.2 | 2.3 | 30 | 99 | 0.30 | 380 | 50 | 3~50 | 50~100 |
YZPEJ | 112M-2 | 4.0 | 2880 | 8.05 | 7.5 | 2.2 | 2.3 | 30 | 170 | 0.35 | 380 | 50 | 3~50 | 50~100 |
YZPEJ | 132S1-2 | 5.5 | 2910 | 10.91 | 7.5 | 2.2 | 2.3 | 80 | 170 | 0.40 | 380 | 50 | 3~50 | 50~100 |
YZPEJ | 132S2-2 | 7.5 | 2910 | 14.70 | 7.5 | 2.2 | 2.3 | 80 | 170 | 0.40 | 380 | 55 | 3~50 | 50~100 |
YZPEJ | 160M1-2 | 11 | 2920 | 21.00 | 7.5 | 2.2 | 2.3 | 150 | 170 | 0.50 | 380 | 55 | 3~50 | 50~100 |
YZPEJ | 160M2-2 | 15 | 2920 | 28.36 | 7.5 | 2.2 | 2.3 | 150 | 170 | 0.50 | 380 | 55 | 3~50 | 50~100 |
YZPEJ | 160L-2 | 18.5 | 2920 | 34.36 | 7.5 | 2.2 | 2.3 | 150 | 170 | 0.50 | 380 | 55 | 3~50 | 50~100 |
YZPEJ | 180M-2 | 22 | 2930 | 40.68 | 7.5 | 2.0 | 2.3 | 200 | 170 | 0.60 | 380 | 80 | 3~50 | 50~100 |
YZPEJ | 200L1-2 | 30 | 2940 | 55.05 | 7.5 | 2.0 | 2.3 | 300 | 170 | 0.70 | 380 | 80 | 3~50 | 50~100 |
YZPEJ | 200L2-2 | 37 | 2960 | 67.53 | 7.5 | 2.0 | 2.3 | 300 | 170 | 0.70 | 380 | 80 | 3~50 | 50~100 |
YZPEJ | 225M-2 | 45 | 2960 | 81.77 | 7.5 | 2.0 | 2.3 | 450 | 170 | 0.80 | 380 | 80 | 3~50 | 50~100 |
同步转速1500(r/min) | ||||||||||||||
YZPEJ | 711-4 | 0.25 | 1390 | 0.76 | 5.2 | 2.1 | 2.2 | 4 | 99 | 0.20 | 380 | 200 | 3~50 | 50~100 |
YZPEJ | 712-4 | 0.37 | 1390 | 1.07 | 5.2 | 2.1 | 2.2 | 4 | 99 | 0.20 | 380 | 230 | 3~50 | 50~100 |
YZPEJ | 80M1-4 | 0.55 | 1390 | 1.48 | 5.2 | 2.4 | 2.3 | 7.5 | 99 | 0.20 | 380 | 230 | 3~50 | 50~100 |
YZPEJ | 80M2-4 | 0.75 | 1390 | 1.88 | 6.0 | 2.3 | 2.3 | 7.5 | 99 | 0.20 | 380 | 320 | 3~50 | 50~100 |
YZPEJ | 90S-4 | 1.1 | 1390 | 2.67 | 6.0 | 2.3 | 2.3 | 13 | 99 | 0.25 | 380 | 320 | 3~50 | 50~100 |
YZPEJ | 90L-4 | 1.5 | 1390 | 3.48 | 6.0 | 2.3 | 2.3 | 13 | 99 | 0.25 | 380 | 320 | 3~50 | 50~100 |
YZPEJ | 100L1-4 | 2.2 | 1410 | 4.90 | 7.0 | 2.3 | 2.3 | 30 | 99 | 0.30 | 380 | 200 | 3~50 | 50~100 |
YZPEJ | 100L2-4 | 3.0 | 1410 | 6.50 | 7.0 | 2.3 | 2.3 | 30 | 99 | 0.30 | 380 | 230 | 3~50 | 50~100 |
YZPEJ | 112M-4 | 4.0 | 1435 | 8.56 | 7.0 | 2.3 | 2.3 | 30 | 170 | 0.35 | 380 | 230 | 3~50 | 50~100 |
YZPEJ | 132S-4 | 5.5 | 1440 | 11.48 | 7.0 | 2.3 | 2.3 | 80 | 170 | 0.40 | 380 | 320 | 3~50 | 50~100 |
YZPEJ | 132M-4 | 7.5 | 1440 | 15.29 | 7.0 | 2.3 | 2.3 | 80 | 170 | 0.40 | 380 | 320 | 3~50 | 50~100 |
YZPEJ | 160M-4 | 11 | 1460 | 22.16 | 7.0 | 2.3 | 2.3 | 150 | 170 | 0.50 | 380 | 320 | 3~50 | 50~100 |
YZPEJ | 160L-4 | 15 | 1460 | 29.59 | 7.5 | 2.2 | 2.3 | 150 | 170 | 0.50 | 380 | 200 | 3~50 | 50~100 |
YZPEJ | 180M-4 | 18.5 | 1470 | 35.84 | 7.5 | 2.2 | 2.3 | 200 | 170 | 0.60 | 380 | 230 | 3~50 | 50~100 |
YZPEJ | 180L-4 | 22 | 1470 | 42.43 | 7.5 | 2.2 | 2.3 | 200 | 170 | 0.60 | 380 | 230 | 3~50 | 50~100 |
YZPEJ | 200L-4 | 30 | 1470 | 57.42 | 7.2 | 2.2 | 2.3 | 300 | 170 | 0.70 | 380 | 320 | 3~50 | 50~100 |
YZPEJ | 225S-4 | 37 | 1475 | 69.70 | 7.2 | 2.2 | 2.3 | 450 | 170 | 0.80 | 380 | 320 | 3~50 | 50~100 |
YZPEJ | 225M-4 | 45 | 1475 | 84.41 | 7.2 | 2.2 | 2.3 | 450 | 170 | 0.80 | 380 | 320 | 3~50 | 50~100 |
同步转速1000(r/min) | ||||||||||||||
YZPEJ | 90S-6 | 0.75 | 910 | 2.09 | 5.5 | 2.2 | 2.1 | 13 | 99 | 0.25 | 380 | 230 | 3~50 | 50~100 |
YZPEJ | 90L-6 | 1.1 | 910 | 2.93 | 5.5 | 2.0 | 2.1 | 13 | 99 | 0.25 | 380 | 230 | 3~50 | 50~100 |
YZPEJ | 100L-6 | 1.5 | 920 | 3.81 | 5.5 | 2.0 | 2.1 | 30 | 99 | 0.30 | 380 | 320 | 3~50 | 50~100 |
YZPEJ | 112M-6 | 2.2 | 935 | 5.38 | 6.5 | 2.0 | 2.1 | 30 | 170 | 0.35 | 380 | 320 | 3~50 | 50~100 |
YZPEJ | 132S-6 | 3.0 | 960 | 7.20 | 6.5 | 2.0 | 2.1 | 80 | 170 | 0.40 | 380 | 320 | 3~50 | 50~100 |
YZPEJ | 132M1-6 | 4.0 | 960 | 9.45 | 6.5 | 2.1 | 2.1 | 80 | 170 | 0.40 | 380 | 200 | 3~50 | 50~100 |
YZPEJ | 132M2-6 | 5.5 | 960 | 12.62 | 6.5 | 2.1 | 2.1 | 80 | 170 | 0.40 | 380 | 230 | 3~50 | 50~100 |
YZPEJ | 160M-6 | 7.5 | 970 | 16.97 | 6.5 | 2.1 | 2.1 | 150 | 170 | 0.50 | 380 | 230 | 3~50 | 50~100 |
YZPEJ | 160L-6 | 11 | 970 | 24.16 | 6.5 | 2.0 | 2.1 | 150 | 170 | 0.50 | 380 | 320 | 3~50 | 50~100 |
YZPEJ | 180L-6 | 15 | 970 | 31.37 | 7.0 | 2.0 | 2.1 | 200 | 170 | 0.60 | 380 | 200 | 3~50 | 50~100 |
YZPEJ | 200L1-6 | 18.5 | 980 | 38.39 | 7.0 | 2.0 | 2.1 | 300 | 170 | 0.70 | 380 | 230 | 3~50 | 50~100 |
YZPEJ | 200L2-6 | 22 | 980 | 44.30 | 7.0 | 2.1 | 2.1 | 300 | 170 | 0.70 | 380 | 230 | 3~50 | 50~100 |
YZPEJ | 225M-6 | 30 | 985 | 59.17 | 7.0 | 2.1 | 2.1 | 450 | 170 | 0.80 | 380 | 320 | 3~50 | 50~100 |
同步转速750(r/min) | ||||||||||||||
YZPEJ | 132S-8 | 2.2 | 705 | 6.0 | 6.0 | 2.0 | 2.1 | 80 | 170 | 0.40 | 380 | 320 | 3~50 | 50~100 |
YZPEJ | 132M-8 | 3.0 | 705 | 7.9 | 6.0 | 1.8 | 2.0 | 80 | 170 | 0.40 | 380 | 320 | 3~50 | 50~100 |
YZPEJ | 160M1-8 | 4.0 | 720 | 10.3 | 6.0 | 1.8 | 2.0 | 150 | 170 | 0.50 | 380 | 320 | 3~50 | 50~100 |
YZPEJ | 160M2-8 | 5.5 | 720 | 13.6 | 6.0 | 1.9 | 2.0 | 150 | 170 | 0.50 | 380 | 200 | 3~50 | 50~100 |
YZPEJ | 160L-8 | 7.5 | 720 | 17.8 | 6.0 | 2.0 | 2.0 | 150 | 170 | 0.50 | 380 | 230 | 3~50 | 50~100 |
YZPEJ | 180L-8 | 11 | 730 | 25.1 | 6.6 | 2.0 | 2.0 | 200 | 170 | 0.60 | 380 | 230 | 3~50 | 50~100 |
YZPEJ | 200L-8 | 15 | 730 | 34.1 | 6.6 | 2.0 | 2.0 | 300 | 170 | 0.70 | 380 | 320 | 3~50 | 50~100 |
YZPEJ | 225S-8 | 18.5 | 735 | 41.1 | 6.6 | 1.9 | 2.0 | 450 | 170 | 0.80 | 380 | 230 | 3~50 | 50~100 |
YZPEJ | 225M-8 | 22 | 735 | 47.4 | 6.6 | 1.9 | 2.0 | 450 | 170 | 0.80 | 380 | 320 | 3~50 | 50~100 |
