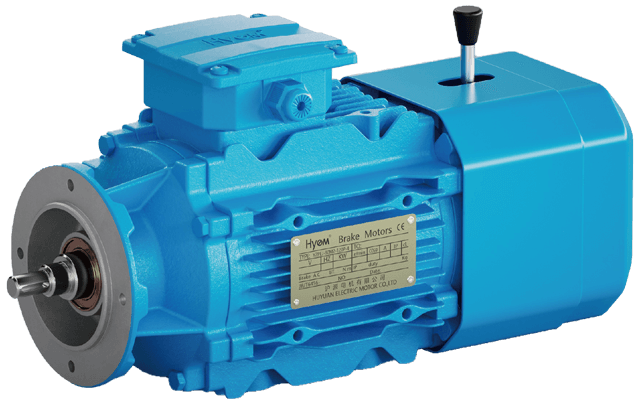

YEJ系列电磁制动电动机硬齿面减速机专用电机，是一种结构紧凑、体积小巧且具有电磁制动功能的电动机。它采用电磁制动器与电机一体化设计，能够在停电或断电情况下实现快速制动和停止。配合硬齿面R、S、F、K系列减速机专用特性需要专门设计的电动机。机座材料为铝拉伸和铸铁两种，在凸缘端结构和轴承座上都做了改进和调节。在同一型号中可和多种凸缘盖搭配，满足不同安装尺寸的要求。选用工字型凸缘端盖，转轴进行调质处理，同时加大轴承档次，可以提高轴承承载能力，增加安全系数及电机使用寿命。广泛应用于硬齿面减速机，在各种机械设备、输送机械、起重设备、冶金、矿山、化工、制药等行业中，起到了快速制动和停止的作用。特别适用于对安全性要求较高、急停需求较频繁的设备和场合，可以有效节省能源和提高生产效率。

特点

1. 结构紧凑：电磁制动器与电动机一体化设计，节省了安装空间。

2. 快速制动：电磁制动器能够快速有效地制动电动机，保证设备的停止和安全性。

3. 良好的电磁兼容性：电磁制动电动机具有较低的电磁辐射和电磁干扰，不会对周围设备造成干扰。

4. 高效节能：采用高效的电机设计和制动系统，具有较低的能耗和较高的效率。

5. 高可靠性：电磁制动器采用高质量的电磁材料和制动系统，具有稳定的制动性能和可靠性。

使用条件

环境温度：-15℃〜+40℃

工作方式：S1、S3

使用环境：海拔不超过1000m

冷却方式：IC411(风扇自扇冷却)

额定电压：380V(其它电压需另订协议)

额定频率：50Hz、60Hz

绝缘等级：F级、H级、C级

防护等级：IP54、IP55、IP65

性能数据

电压:380V 频率:50Hz

型号		额定功率	转速	电流	堵转电流	堵转转矩	最大转矩	静制动力矩 torque(N.m)	励磁电压 (W)	空载制动时间 (S)
型号		KW	(r/min)	㏑(A)	额定电流	额定转矩 Tst/TN	额定转矩 Tmax/TN	静制动力矩 torque(N.m)	励磁电压 (W)	空载制动时间 (S)
同步转速3000(r/min)
YEJ	80M1-2	0.75	2840	1.77	6.1	2.2	2.3	7.5	99	0.20
YEJ	80M2-2	1.1	2840	2.50	7.0	2.2	2.3	7.5	99	0.20
YEJ	90S-2	1.5	2840	3.34	7.0	2.2	2.3	13	99	0.25
YEJ	90L-2	2.2	2840	4.73	7.0	2.2	2.3	13	99	0.25
YEJ	100L-2	3.0	2860	6.19	7.5	2.2	2.3	30	99	0.30
YEJ	112M-2	4.0	2880	8.05	7.5	2.2	2.3	30	170	0.35
YEJ	132S1-2	5.5	2910	10.91	7.5	2.2	2.3	80	170	0.40
YEJ	132S2-2	7.5	2910	14.70	7.5	2.2	2.3	80	170	0.40
YEJ	160M1-2	11	2920	21.00	7.5	2.2	2.3	150	170	0.50
YEJ	160M2-2	15	2920	28.36	7.5	2.2	2.3	150	170	0.50
YEJ	160L-2	18.5	2920	34.36	7.5	2.2	2.3	150	170	0.50
YEJ	180M-2	22	2930	40.68	7.5	2.0	2.3	200	170	0.60
YEJ	200L1-2	30	2940	55.05	7.5	2.0	2.3	300	170	0.70
YEJ	200L2-2	37	2960	67.53	7.5	2.0	2.3	300	170	0.70
YEJ	225M-2	45	2960	81.77	7.5	2.0	2.3	450	170	0.80
同步转速1500(r/min)
YEJ	711-4	0.25	1390	0.76	5.2	2.1	2.2	4	99	0.20
YEJ	712-4	0.37	1390	1.07	5.2	2.1	2.2	4	99	0.20
YEJ	80M1-4	0.55	1390	1.48	5.2	2.4	2.3	7.5	99	0.20
YEJ	80M2-4	0.75	1390	1.88	6.0	2.3	2.3	7.5	99	0.20
YEJ	90S-4	1.1	1390	2.67	6.0	2.3	2.3	13	99	0.25
YEJ	90L-4	1.5	1390	3.48	6.0	2.3	2.3	13	99	0.25
YEJ	100L1-4	2.2	1410	4.90	7.0	2.3	2.3	30	99	0.30
YEJ	100L2-4	3.0	1410	6.50	7.0	2.3	2.3	30	99	0.30
YEJ	112M-4	4.0	1435	8.56	7.0	2.3	2.3	30	170	0.35
YEJ	132S-4	5.5	1440	11.48	7.0	2.3	2.3	80	170	0.40
YEJ	132M-4	7.5	1440	15.29	7.0	2.3	2.3	80	170	0.40
YEJ	160M-4	11	1460	22.16	7.0	2.3	2.3	150	170	0.50
YEJ	160L-4	15	1460	29.59	7.5	2.2	2.3	150	170	0.50
YEJ	180M-4	18.5	1470	35.84	7.5	2.2	2.3	200	170	0.60
YEJ	180L-4	22	1470	42.43	7.5	2.2	2.3	200	170	0.60
YEJ	200L-4	30	1470	57.42	7.2	2.2	2.3	300	170	0.70
YEJ	225S-4	37	1475	69.70	7.2	2.2	2.3	450	170	0.80
YEJ	225M-4	45	1475	84.41	7.2	2.2	2.3	450	170	0.80
同步转速1000(r/min)
YEJ	90S-6	0.75	910	2.09	5.5	2.2	2.1	13	99	0.25
YEJ	90L-6	1.1	910	2.93	5.5	2.0	2.1	13	99	0.25
YEJ	100L-6	1.5	920	3.81	5.5	2.0	2.1	30	99	0.30
YEJ	112M-6	2.2	935	5.38	6.5	2.0	2.1	30	170	0.35
YEJ	132S-6	3.0	960	7.20	6.5	2.0	2.1	80	170	0.40
YEJ	132M1-6	4.0	960	9.45	6.5	2.1	2.1	80	170	0.40
YEJ	132M2-6	5.5	960	12.62	6.5	2.1	2.1	80	170	0.40
YEJ	160M-6	7.5	970	16.97	6.5	2.1	2.1	150	170	0.50
YEJ	160L-6	11	970	24.16	6.5	2.0	2.1	150	170	0.50
YEJ	180L-6	15	970	31.37	7.0	2.0	2.1	200	170	0.60
YEJ	200L1-6	18.5	980	38.39	7.0	2.0	2.1	300	170	0.70
YEJ	200L2-6	22	980	44.30	7.0	2.1	2.1	300	170	0.70
YEJ	225M-6	30	985	59.17	7.0	2.1	2.1	450	170	0.80
同步转速750(r/min)
YEJ	132S-8	2.2	705	6.0	6.0	2.0	2.1	80	170	0.40
YEJ	132M-8	3.0	705	7.9	6.0	1.8	2.0	80	170	0.40
YEJ	160M1-8	4.0	720	10.3	6.0	1.8	2.0	150	170	0.50
YEJ	160M2-8	5.5	720	13.6	6.0	1.9	2.0	150	170	0.50
YEJ	160L-8	7.5	720	17.8	6.0	2.0	2.0	150	170	0.50
YEJ	180L-8	11	730	25.1	6.6	2.0	2.0	200	170	0.60
YEJ	200L-8	15	730	34.1	6.6	2.0	2.0	300	170	0.70
YEJ	225S-8	18.5	735	41.1	6.6	1.9	2.0	450	170	0.80
YEJ	225M-8	22	735	47.4	6.6	1.9	2.0	450	170	0.80
