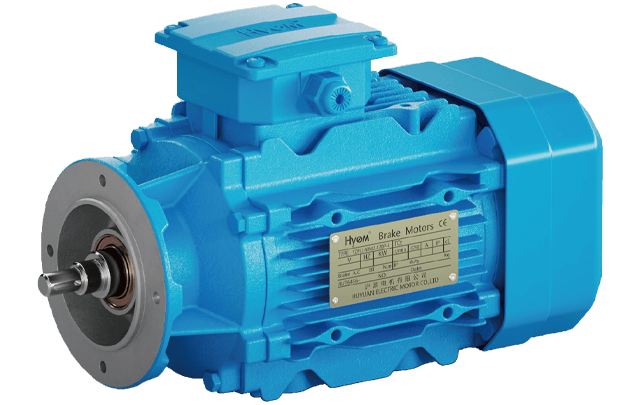

YE4-ZLS 系列高效率硬齿面减速机专用直联电机-ZLS系列直连式电机-沪源电机有限公司

YE4系列高效率三相异步电动机硬齿面减速机专用电机，是一种高效节能型电机通过采用新型材料和工艺，使其具有良好的性能和可靠性。其结构紧凑、体积小，适用于各种工作环境。配合硬齿面R、S、F、K系列减速机专用特性需要专门设计的电动机。机座材料为铝拉伸和铸铁两种，在凸缘端结构和轴承座上都做了改进和调节。在同一型号中可和多种凸缘盖搭配，满足不同司安装尺寸的要求。选用工字型凸缘端盖，转轴进行调质处理，同时加大轴承档次，可以提高轴承承载能力，增加安全系数及电机使用寿命。广泛应用于各种硬齿面减速机，如工业传动设备、机械设备、冶金、矿山、化工、食品、制药等行业，在机械传动领域起着关键的作用。它能够提供可靠的动力源，实现工业自动化和生产运行的稳定性。

特点

1. 高效节能:采用优质材料和先进工艺制造，具有较高的效率和较低的功率损耗，能够节约能源。

2. 可靠性高:经过优化设计和精密制造，具有良好的动力性能和稳定性

3. 全封闭结构:具有良好的防尘、防水性能，能够适应各种恶劣环境。

4. 低振动、低噪音:采用先进的技术和工艺，减少了电机的振动和噪音。

5. 长寿命：优质材料和精密制造保证了电机的长寿命和可靠性。

使用条件

环境温度：-15℃〜+40℃

工作方式：S1(连续工作制)

使用环境：海拔不超过1000m

冷却方式：IC411(风扇自扇冷却)

额定电压：380V(其它电压需另订协议)

额定频率：50Hz、60Hz

绝缘等级：F级、H级、C级

防护等级：IP54、IP55、IP65

性能数据

电压:380V 频率:50Hz

型号	额定功率		电流	转速	效率	功率因数	额定电流			额定转钜	堵转电流	堵转转矩	最大转矩	最小转矩	噪音
型号	KW	HP	㏑(A)	(r/min)	η(%)	(CosФ)	380V	400V	415V	额定转钜	额定电流	额定转矩 Tst/TN	额定转矩 Tmax/TN	额定转矩 Tmax/TN	dB(A)
同步转速3000(r/min)
80M1-2	0.75	1	1.72	2920	83.5	0.82	1.66	1.58	1.52	2.46	7.0	2.3	2.3	1.5	64
80M2-2	1.1	1.5	2.43	2925	85.2	0.83	2.36	2.25	2.16	3.6	7.3	2.2	2.3	1.5	64
90S-2	1.5	2	3.22	2925	86.5	0.84	3.14	2.98	2.87	4.89	7.6	2.2	2.3	1.5	69
90L-2	2.2	3	4.58	2930	88.0	0.85	4.47	4.25	4.09	7.17	7.6	2.2	2.3	1.4	69
100L-2	3.0	4	6.02	2935	89.1	0.87	5.88	5.59	5.38	9.76	7.8	2.2	2.3	1.4	76
112M-2	4.0	5.5	7.84	2940	90.0	0.88	7.67	7.29	7.03	13.0	8.3	2.2	2.3	1.4	79
132S1-2	5.5	7.5	10.65	2945	90.9	0.88	10.4	9.9	9.57	17.8	8.3	2.0	2.3	1.2	81
132S2-2	7.5	10	14.37	2950	91.7	0.88	14.1	13.4	12.9	24.3	7.9	2.0	2.3	1.2	81
160M1-2	11	15	20.59	2960	92.6	0.89	20.3	19.3	18.6	35.5	8.1	2.0	2.3	1.2	83
160M2-2	15	20	27.86	2960	93.3	0.89	27.4	26.1	25.1	48.4	8.1	2.0	2.3	1.2	83
160L-2	18.5	25	34.18	2960	93.7	0.89	33.7	32.0	30.9	59.7	8.2	2.0	2.3	1.1	83
180M-2	22	30	40.5	2965	94.0	0.89	40.0	38.0	36.6	70.9	8.2	2.0	2.3	1.1	85
200L1-2	30	40	54.9	2970	94.5	0.89	54.2	51.5	49.6	96.5	7.6	2.0	2.3	1.1	86
200L2-2	37	50	67.4	2970	94.8	0.89	66.6	63.3	61.0	119.0	7.6	2.0	2.3	1.1	86
225M-2	45	60	80.8	2975	95.0	0.90	80.0	76.0	73.2	144.5	7.7	2.0	2.3	1.0	88
250M-2	55	75	98.5	2975	95.3	0.90	97.4	92.6	89.2	176.6	7.7	2.0	2.3	1.0	91
280S-2	75	100	133.7	2980	95.6	0.90	132	126	121	240.4	7.1	1.8	2.3	0.9	93
280M-2	90	125	159.9	2982	95.8	0.90	159	151	145	288.2	7.1	1.8	2.3	0.9	93
315S-2	110	150	195.1	2980	96.0	0.90	193	184	177	352.5	7.1	1.8	2.3	0.9	94
315M-2	132	180	233.6	2980	96.2	0.90	232	220	212	423	7.1	1.8	2.3	0.9	94
315L1-2	160	200	279.4	2980	96.3	0.91	277	264	254	512.8	7.2	1.8	2.3	0.9	94
315L2-2	200	270	348.6	2980	96.5	0.91	346	329	317	640.9	7.2	1.8	2.2	0.8	94
355M-2	250	340	435.7	2982	96.5	0.91	433	411	396	799.8	7.2	1.6	2.2	0.8	102
355L-2	315	430	549.0	2982	96.5	0.91	545	518	499	1009	7.2	1.6	2.2	0.8	102
同步转速1500(r/min)
80M2-4	0.75	1	1.84	1430	85.7	0.75	1.77	1.68	1.62	5.01	6.6	2.3	2.3	1.6	61
90S-4	1.1	1.5	2.61	1445	87.2	0.76	2.52	2.40	2.31	7.27	6.8	2.3	2.3	1.6	64
90L-4	1.5	2	3.47	1450	88.2	0.77	3.36	3.19	3.07	9.88	7.0	2.3	2.3	1.6	64
100L1-4	2.2	3	4.76	1455	89.5	0.81	4.61	4.38	4.22	14.4	7.6	2.3	2.3	1.5	69
100L2-4	3.0	4	6.34	1455	90.4	0.82	6.15	5.84	5.63	19.7	7.6	2.3	2.3	1.5	69
112M-4	4.0	5.5	8.37	1460	91.1	0.82	8.14	7.73	7.45	7.45	7.8	2.2	2.3	1.5	70
132S-4	5.5	7.5	11.24	1470	91.9	0.83	11.0	10.4	10.0	10.0	7.9	2.0	2.3	1.4	76
132M-4	7.5	10	11.50	1470	92.6	0.84	14.6	13.9	13.4	13.4	7.5	2.0	2.3	1.4	76
160M-4	11	15	21.51	1475	93.3	0.85	21.1	20.0	19.3	19.3	7.7	2.2	2.3	1.4	78
160L-4	15	20	28.77	1475	93.9	0.86	28.2	26.8	25.8	25.8	7.8	2.2	2.3	1.4	77
180M-4	18.5	25	35.3	1480	94.2	0.86	34.7	33.0	31.8	31.8	7.8	2.0	2.3	1.2	80
180L-4	22	30	41.8	1480	94.5	0.86	41.1	39.1	37.7	37.7	7.8	2.0	2.3	1.2	80
200L-4	30	40	56.6	1480	94.9	0.86	55.8	53.1	51.1	193.6	7.3	2.0	2.3	1.2	80
225S-4	37	50	69.6	1485	95.2	0.86	68.7	65.2	62.9	237.9	7.4	2.0	2.3	1.2	81
225M-4	45	60	84.4	1485	95.4	0.86	83.3	79.2	76.3	289.4	7.4	2.0	2.3	1.1	81
250M-4	55	75	102.7	1485	95.7	0.86	102	96.5	93.0	353.7	7.4	2.2	2.3	1.1	82
280S-4	75	100	136.3	1490	96.0	0.88	135	128	124	480.7	6.9	2.0	2.3	1.0	83
280M-4	90	125	163.2	1490	96.1	0.88	162	154	148	576.8	6.9	2.0	2.3	1.0	83
315S-4	110	150	196.8	1490	96.3	0.89	195	185	179	705	7.0	2.0	2.2	1.0	91
315M-4	132	180	235.7	1490	96.4	0.89	234	222	214	846	7.0	2.0	2.2	1.0	91
315L1-4	160	200	285.1	1490	96.6	0.89	283	269	259	1026	7.1	2.0	2.2	1.0	91
315L2-4	200	270	351.7	1490	96.7	0.90	349	332	320	1282	7.1	2.0	2.2	0.9	91
355M-4	250	340	439.6	1490	96.7	0.90	436	415	400	1602	7.1	2.0	2.2	0.9	97
355L-4	315	430	553.9	1490	96.7	0.90	550	522	504	2019	7.1	2.0	2.2	0.8	97
同步转速1000(r/min)
90S-6	0.75	1	2.03	950	82.7	0.71	1.94	1.84	1.78	7.54	6.0	2.0	2.1	1.5	64
90L-6	1.1	1.5	2.83	955	84.5	0.73	2.71	2.57	2.48	11.0	6.0	2.0	2.1	1.3	64
100L-6	1.5	2	3.78	960	85.9	0.73	3.63	3.45	3.33	14.9	6.5	2.0	2.1	1.3	68
112M-6	2.2	3	5.36	965	87.4	0.74	5.17	4.91	4.73	21.8	6.6	2.0	2.1	1.3	72
132S-6	3.0	4	7.20	970	88.6	0.74	6.95	6.60	6.37	29.5	6.8	2.0	2.1	1.3	76
132M1-6	4.0	5.5	9.46	975	89.5	0.74	9.18	8.72	8.40	39.2	6.8	2.0	2.1	1.3	76
132M2-6	5.5	7.5	12.66	975	90.5	0.75	12.3	11.7	11.3	53.9	7.0	2.0	2.1	1.3	76
160M-6	7.5	10	16.19	980	91.3	0.79	15.8	15.0	14.5	73.1	7.0	2.0	2.1	1.3	80
160L-6	11	15	23.14	980	92.3	0.80	22.6	21.5	20.7	107.2	7.2	2.0	2.1	1.2	80
180L-6	15	20	30.9	985	92.9	0.81	30.3	28.8	27.7	145.4	7.3	2.0	2.1	1.2	79
200L1-6	18.5	25	37.8	985	93.4	0.81	37.2	35.3	34.0	179.4	7.3	2.0	2.1	1.2	79
200L2-6	22	30	44.8	985	93.7	0.81	44.0	41.8	40.3	213.3	7.4	2.0	2.1	1.2	79
225M-6	30	40	59.1	990	94.2	0.83	58.3	55.4	53.4	289.4	6.9	2.0	2.1	1.2	80
250M-6	37	50	71.7	990	94.5	0.84	70.8	67.3	64.8	356.9	7.1	2.0	2.1	1.2	82
280S-6	45	60	85.8	990	94.8	0.85	84.8	80.6	77.7	434.1	7.3	2.0	2.0	1.1	84
280M-6	55	75	103.3	990	95.1	0.86	102	97.1	93.6	530.6	7.3	2.0	2.0	1.1	84
315S-6	75	100	143.4	990	95.4	0.84	142	135	130	723.5	6.6	2.0	2.0	1.0	88
315M-6	90	125	169.5	990	95.6	0.85	168	160	154	868.2	6.7	2.0	2.0	1.0	88
315L1-6	110	150	206.8	990	95.8	0.85	205	195	188	1061	6.7	2.0	2.0	1.0	88
315L2-6	132	180	244.5	990	96.0	0.86	243	231	222	1273	6.8	2.0	2.0	1.0	88
355M1-6	160	200	295.7	990	96.2	0.86	294	279	269	1543	6.8	1.8	2.0	1.0	89
355M2-6	200	270	364.6	990	96.3	0.87	363	345	332	1929	6.8	1.8	2.0	0.9	89
355L-6	250	340	455.7	990	96.5	0.87	452	430	414	2412	6.8	1.8	2.0	0.9	89

YE4-ZLS 系列高效率硬齿面减速机专用直联电机
