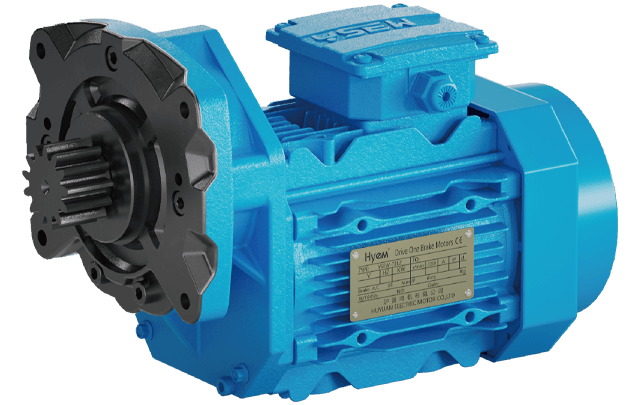

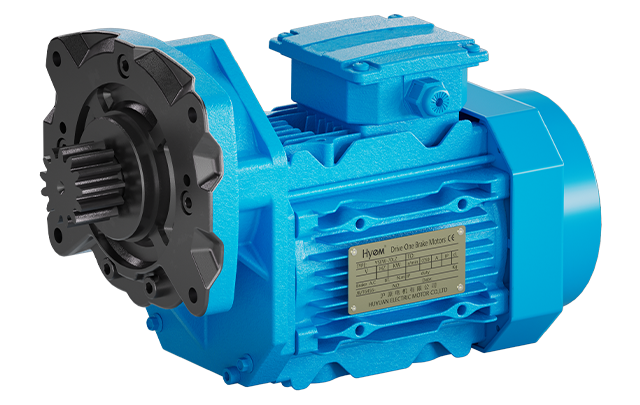

YSEW-70
YSEW系列 驱动一体制动电机

YSEW-70

驱动一体机,3T跑车安装接口。
超强性能 特殊设计;集减速机、电动机、制动器为一体,扭矩大,低噪声,低电流,运行平稳。
根据起重机的工作需要特殊设计的新型制动电动机,适用:电动单梁、葫芦双梁、门式起重机-大/小车、单梁电动葫芦行走机构等。

8小时

工作时长

50分贝

低噪音

150

超耐高温

采用高精度齿轮、进口油脂,具有行走无声、免维护、齿轮无磨损的特点;采用了高温铜线、高温引出线、铝合金机壳,具有体积轻巧、耐高温、耐腐蚀的特点;再经过独特电磁设计,具有了软性启动的功能。 低噪声-通过优化齿轮参数,降低啮入冲击速度,减少机械噪声; 可靠-输出轴采用渗碳淬火,承载力强; 稳定-制动器采用德国进口电磁制动器技术,性能稳定,可加选直接变频款式的制动器; 高灵活性-沪源特有的电磁设计技术,缩小电机体积,轻巧安装方便。

四大优势/ YSEW系列突出特点:

牢固性好采用高刚性 QT球墨铸铁铸造而成

采用高纯度合金钢20CRMH TIH 渗碳淬火研磨而成

高悬重负荷能力 采用合金钢调质

免维护 高耐磨进口润滑油


减速机型号

减速比

(i)

电机对应功率

DY • KW

级数

(P)

对应分米

(M)

输出转速

(r/min)

参考轮径

(Ф)

行走速度

(M/min)

输出轴

(M)

齿长

(L)

安装止口

(Ф)

标准款YSEW70i ∶ 5.8

0.4KW

0.75KW

0.8KW

4P20M207&134*3M/59Z19.23M 13Z43L

Ф70

4-Ф10通孔

6P13M
13812.8
8P10M1039.6
12P7M726.7
选配款YSEW70i ∶ 5.80.4KW

0.75KW

0.8KW

4P20M207&134*3M/59Z19.23.5M 13Z54L

Ф52

4-Ф10通孔

6P13M13812.8
8P10M1039.6
12P7M726.7

注:如功率选配1.1KW-1.5KW,必须搭载变频器使用。以上为行车标准配置,如特殊使用工况请另行选配

特殊定制大功率硬启动缓冲块异电压变频特殊齿变级多速非标编码器

注:表格数据只做参照,根据工况、轮子等数据变化,以实物和图纸为准。 电压可订200V-480V 50Hz-60Hz,可选择双速、多速组合,如4/8极、4/12极。
