铸铁机壳制动电机,380V交流制动器超强性能。
超强性能 特殊设计:结构紧凑、制动可靠、定位精确、制动力矩调节范围大等优点。
适用: 架桥机、钢筋折弯机械、包装机械、食品机械、印刷机械。
响应速度
交流制动
防护等级
YEJ系列电机由Y2电机附加交流制动器组合而成,YEJ系列制动电机在电机拖动轴端装有电磁制动器,当电机失电时,电磁制动器的制动盘与电机后端盖压合,产生摩擦制动力矩,使电机停转,空载制动时间随机座由小到大,为0.15~0.45S,制动器电源必须与拖动电机主电源同步进行。 符合IEC标准,与国外同类产品间有良好的互换性。YEJ系列电动机的交流制动器由三相380V 电源直接供电,交流制动器不仅制动速度快,而且无二级整流管,因此大幅度提高电机的可靠性和使用寿命。
两大优势/ YEJ系列突出特点:
交流制动器 由380V 50HZ 直接供电且无二极管,性能稳定
快速制动 断电制动响应速度0.08秒,比直流平面制动器快数倍

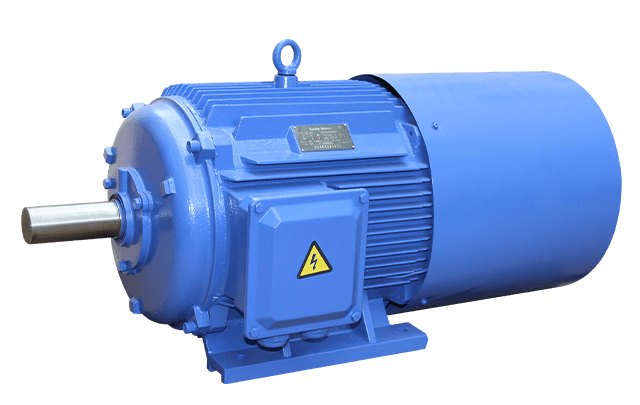

YEJ电磁交流制动电机J1
型号 | 额定功率 | 转速 | 电流 | 堵转电流 | 堵转转矩/额定转矩 | 最大转矩/额定转矩 | 静制动力矩 | 励磁电压 | 空载制动时间 |
KW | R/MIN | A | 额定电流 | Tst/TN | Tmax/TN | N.m | W | S | |
同步转速3000(r/min) | |||||||||
80M1-2 | 0.75 | 2840 | 1.77 | 6.1 | 2.2 | 2.3 | 7.5 | 99 | 0.20 |
80M2-2 | 1.1 | 2840 | 2.50 | 7.0 | 2.2 | 2.3 | 7.5 | 99 | 0.20 |
90S-2 | 1.5 | 2840 | 3.34 | 7.0 | 2.2 | 2.3 | 13 | 99 | 0.25 |
90L-2 | 2.2 | 2840 | 4.73 | 7.0 | 2.2 | 2.3 | 13 | 99 | 0.25 |
100L-2 | 3.0 | 2860 | 6.19 | 7.5 | 2.2 | 2.3 | 30 | 99 | 0.30 |
112M-2 | 4.0 | 2880 | 8.05 | 7.5 | 2.2 | 2.3 | 30 | 170 | 0.35 |
132S1-2 | 5.5 | 2910 | 10.91 | 7.5 | 2.2 | 2.3 | 80 | 170 | 0.40 |
132S2-2 | 7.5 | 2910 | 14.70 | 7.5 | 2.2 | 2.3 | 80 | 170 | 0.40 |
160M1-2 | 11 | 2920 | 21.00 | 7.5 | 2.2 | 2.3 | 150 | 170 | 0.50 |
160M2-2 | 15 | 2920 | 28.36 | 7.5 | 2.2 | 2.3 | 150 | 170 | 0.50 |
160L-2 | 18.5 | 2920 | 34.36 | 7.5 | 2.2 | 2.3 | 150 | 170 | 0.50 |
180M-2 | 22 | 2930 | 40.68 | 7.5 | 2.0 | 2.3 | 200 | 170 | 0.60 |
200L1-2 | 30 | 2940 | 55.05 | 7.5 | 2.0 | 2.3 | 300 | 170 | 0.70 |
200L2-2 | 37 | 2960 | 67.53 | 7.5 | 2.0 | 2.3 | 300 | 170 | 0.70 |
225M-2 | 45 | 2960 | 81.77 | 7.5 | 2.0 | 2.3 | 450 | 170 | 0.80 |
同步转速 1500r/min | |||||||||
711-4 | 0.25 | 1390 | 0.76 | 5.2 | 2.1 | 2.2 | 4 | 99 | 0.2 |
712-4 | 0.37 | 1390 | 1.07 | 5.2 | 2.1 | 2.2 | 4 | 99 | 0.2 |
80M1-4 | 0.55 | 1390 | 1.48 | 5.2 | 2.4 | 2.3 | 7.5 | 99 | 0.20 |
80M2-4 | 0.75 | 1390 | 1.88 | 6.0 | 2.3 | 2.3 | 7.5 | 99 | 0.20 |
90S-4 | 1.1 | 1390 | 2.67 | 6.0 | 2.3 | 2.3 | 13 | 99 | 0.25 |
90L-4 | 1.5 | 1390 | 3.48 | 6.0 | 2.3 | 2.3 | 13 | 99 | 0.25 |
100L1-4 | 2.2 | 1410 | 4.90 | 7.0 | 2.3 | 2.3 | 30 | 99 | 0.30 |
100L2-4 | 3.0 | 1410 | 6.50 | 7.0 | 2.3 | 2.3 | 30 | 99 | 0.30 |
112M-4 | 4.0 | 1435 | 8.56 | 7.0 | 2.3 | 2.3 | 30 | 170 | 0.35 |
132S-4 | 5.5 | 1440 | 11.48 | 7.0 | 2.3 | 2.3 | 80 | 170 | 0.40 |
132M-4 | 7.5 | 1440 | 15.29 | 7.0 | 2.3 | 2.3 | 80 | 170 | 0.40 |
160M-4 | 11 | 1460 | 22.16 | 7.0 | 2.3 | 2.3 | 150 | 170 | 0.50 |
160L-4 | 15 | 1460 | 29.59 | 7.5 | 2.2 | 2.3 | 150 | 170 | 0.50 |
180M-4 | 18.5 | 1470 | 35.84 | 7.5 | 2.2 | 2.3 | 200 | 170 | 0.60 |
180L-4 | 22 | 1470 | 42.43 | 7.5 | 2.2 | 2.3 | 200 | 170 | 0.60 |
200L-4 | 30 | 1470 | 57.42 | 7.2 | 2.2 | 2.3 | 300 | 170 | 0.70 |
225S-4 | 37 | 1475 | 69.70 | 7.2 | 2.2 | 2.3 | 450 | 170 | 0.80 |
225M-4 | 45 | 1475 | 84.41 | 7.2 | 2.2 | 2.3 | 450 | 170 | 0.80 |
同步转速 1000r/min | |||||||||
90S-6 | 0.75 | 910 | 2.09 | 5.5 | 2.2 | 2.1 | 13 | 99 | 0.25 |
90L-6 | 1.1 | 910 | 2.93 | 5.5 | 2.0 | 2.1 | 13 | 99 | 0.25 |
100L-6 | 1.5 | 920 | 3.81 | 5.5 | 2.0 | 2.1 | 30 | 99 | 0.30 |
112M-6 | 2.2 | 935 | 5.38 | 6.5 | 2.0 | 2.1 | 30 | 170 | 0.35 |
132S-6 | 3.0 | 960 | 7.20 | 6.5 | 2.0 | 2.1 | 80 | 170 | 0.40 |
132M1-6 | 4.0 | 960 | 9.45 | 6.5 | 2.1 | 2.1 | 80 | 170 | 0.40 |
132M2-6 | 5.5 | 960 | 12.62 | 6.5 | 2.1 | 2.1 | 80 | 170 | 0.40 |
160M-6 | 7.5 | 970 | 16.97 | 6.5 | 2.1 | 2.1 | 150 | 170 | 0.50 |
160L-6 | 11 | 970 | 24.16 | 6.5 | 2.0 | 2.1 | 150 | 170 | 0.50 |
180L-6 | 15 | 970 | 31.37 | 7.0 | 2.0 | 2.1 | 200 | 170 | 0.60 |
200L1-6 | 18.5 | 980 | 38.39 | 7.0 | 2.0 | 2.1 | 300 | 170 | 0.70 |
200L2-6 | 22 | 980 | 44.30 | 7.0 | 2.1 | 2.1 | 300 | 170 | 0.70 |
225M-6 | 30 | 985 | 59.17 | 7.0 | 2.1 | 2.1 | 450 | 170 | 0.80 |
同步转速 750r/min | |||||||||
132S-8 | 2.2 | 705 | 6.0 | 6.0 | 2.0 | 2.1 | 80 | 170 | 0.40 |
132M-8 | 3.0 | 705 | 7.9 | 6.0 | 1.8 | 2.0 | 80 | 170 | 0.40 |
160M1-8 | 4.0 | 720 | 10.3 | 6.0 | 1.8 | 2.0 | 150 | 170 | 0.50 |
160M2-8 | 5.5 | 720 | 13.6 | 6.0 | 1.9 | 2.0 | 150 | 170 | 0.50 |
160L-8 | 7.5 | 720 | 17.8 | 6.0 | 2.0 | 2.0 | 150 | 170 | 0.50 |
180L-8 | 11 | 730 | 25.1 | 6.6 | 2.0 | 2.0 | 200 | 170 | 0.60 |
200L-8 | 15 | 730 | 34.1 | 6.6 | 2.0 | 2.0 | 300 | 170 | 0.70 |
225S-8 | 18.5 | 735 | 41.1 | 6.6 | 1.9 | 2.0 | 450 | 170 | 0.80 |
225M-8 | 22 | 735 | 47.4 | 6.6 | 1.9 | 2.0 | 450 | 170 | 0.80 |
